液壓保護顎式破碎機工作流程

時間：2014-09-09 08:37:35 作者：紅星機器

河南紅星定期推出價格優惠活動,回饋新老客戶。您還在等什么,快快行動吧！

獲取報價、建廠方案，我們7×24h為您服務

點擊免費咨詢
PEY系列液壓保護顎式破碎機是一種具有過載保護功能的復擺式破碎機，它的進料粒度范圍為250-630mm，生產能力為40-220(t/h)，適宜于破碎各種巖石、礦石物料。下面我們具體來看液壓保護顎式破碎機的工作流程。

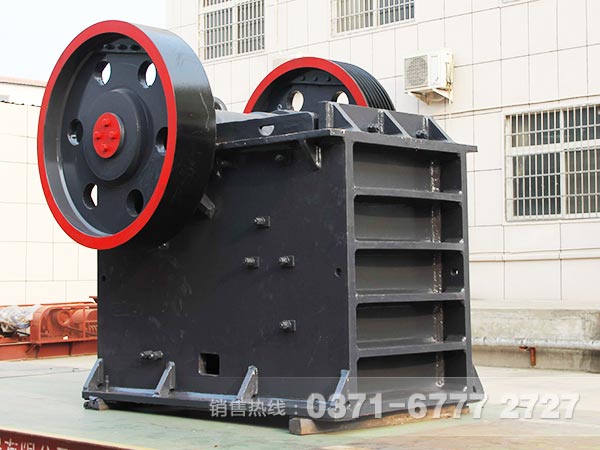

液壓保護顎式破碎機

1、破碎流程

大塊物料由破碎腔（由固定齒板、活動齒板及側面襯板構成）上端（即進料口）進入機體，經動顎的咬嚼破碎后由破碎腔下端（出料口）排出。



2、破碎運動的原理

動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端的制約中做有利于破碎及排料的復雜擺動。

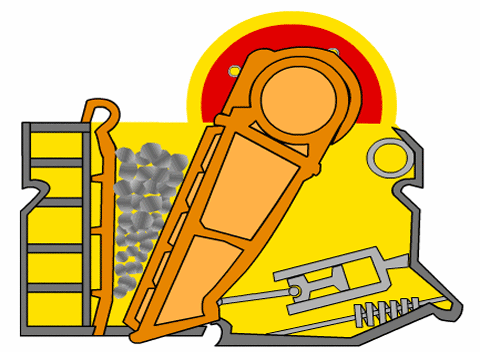

液壓保護顎式破碎機原理

3、液壓系統的作用

液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實現破碎機在超負荷狀態下作規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔，迫使油缸活塞處于極限伸出位置，活塞通過肘板座支承肘板。
正常工作：在正常破碎作業狀態下，液壓系統既定的油壓足以使活塞為肘板提供穩定的支承；
過載保護：當顎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉拽下張大排料口，吐出不可破碎物，此即"過鐵〃。
調整過程：排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺寸，機器又自動進入破 碎作業狀態。
