超細雷蒙磨粉機簡介

超細雷蒙磨粉機主要采用高壓紊流和鼠籠式變頻分級為一體，對不同比重的粉體進行研磨和分級，是一種新型的雷蒙磨粉機，主要用于加工300目以上粉體，并且對粉體通篩率要求比較高的行業。

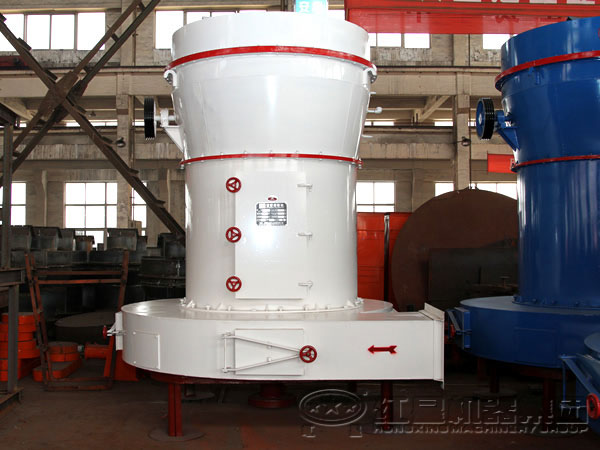

超細雷蒙磨粉機

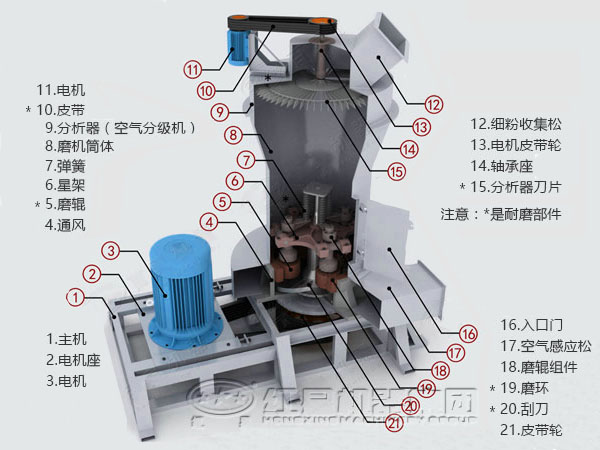

超細雷蒙磨粉機結構

超細雷蒙磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

超細雷蒙磨粉機結構

超細雷蒙磨粉機性能特點

1、高產、節能：在成品細度及電動機功率相同的情況下，比氣流磨、攪拌磨、球磨機的產量高一倍以上。

2、易損件使用壽命長：磨輥、磨環采用特殊材料鍛制而成，從而使利用程度大大提高。

3、安全可靠性高：因磨腔內無滾動軸承、無螺釘，所以不存在軸承及其密封件易損的問題，不存在螺釘易松動而毀壞機器的問題。

4、環保、清潔：采用脈沖除塵器捕捉粉塵，采用消聲器降低噪聲，具有環保、清潔的特點。

超細雷蒙磨粉機工作原理

工作時，主機電動機通過減速器帶動主軸及轉盤旋轉，轉盤邊緣的輥銷帶動幾十個磨輥在磨環滾道內滾動。物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖擊、滾輾、研磨，經過三層環道的加工變成粉體，高壓風機通過抽吸作用將外部空氣吸入機內，并將粉碎后的物料帶入選粉機內。

選粉機內旋轉的葉輪使粗物料回落重磨，符合要求的細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機和消聲器排出。

超細雷蒙磨粉機技術參數

型號	6R4525	5R4119	4R3216	3R90	3R85	3R75	3R65	3R60
參數	6R4525	5R4119	4R3216	4R90	4R85	3R75	3R65	3R60
進料粒度	≤30	≤25	≤25	≤25	≤20	≤20	≤15	≤15
成品粒度	0.125- 0.044	0.125- 0.044	0.125- 0.044	0.125- 0.044	0.125- 0.044	0.125- 0.044	0.125- 0.044	0.125- 0.044
不同物料細度班產（t）	16-120	8-60	4-45	3-35	2-28	1.5-20	1-18	0.5-8
中心軸轉速（r/min）	82	105	130	160	160	160	180	280
磨環直徑	1770	1400	1073	973	885	865	725	495
磨輥直徑	450	410	320	300	270	260	210	140
磨輥高度	250	190	160	160	150	150	150	100
主機電機	Y315m- 4-132	Y280s- 4-75	Y225s- 4-37	Y225m- 8-30	Y225m- 8-22	Y225s- 8-18.5	Y200L- 8-15	Y160m- 6-7.5
風機電機	Y315m- 4-132	Y250m- 4-75	Y200L- 4-37	Y180m- 4-22	Y160L- 4-15	Y160L- 4-15	Y160m- 4-11	Y132s- 2-5.5
分析器電機	Y160m- 4-11	Yc200- 4B-7.5	Yc120- 4a-5.5	Y112m- 6-2.2	Y112m- 6-2.2	Y112m- 6-2.2	Y112m- 6-2.2	Y90L- 6-1.1
