生產能力:32-17850t/d （按溢流）
適用范圍:適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。
想要獲取報價、建廠方案，我們將7×24h為您服務
點擊免費咨詢

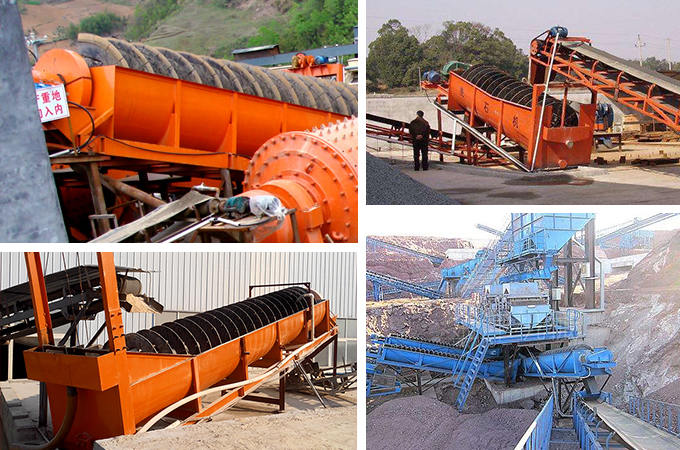

分級機車間視頻
螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。
分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

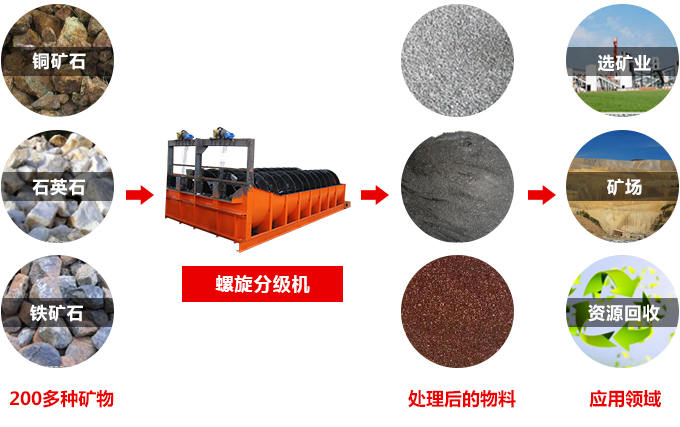

螺旋分級機適用范圍及應用領域

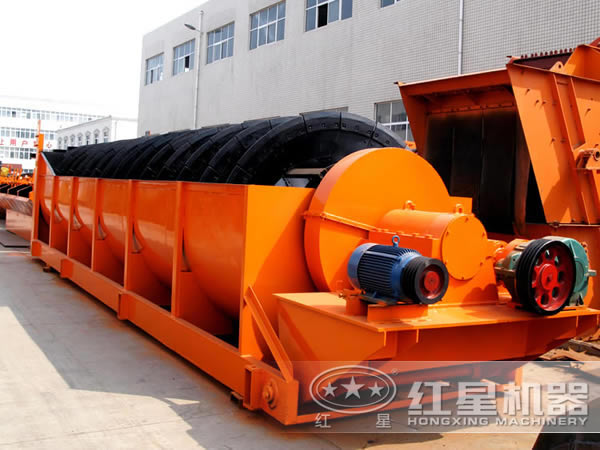

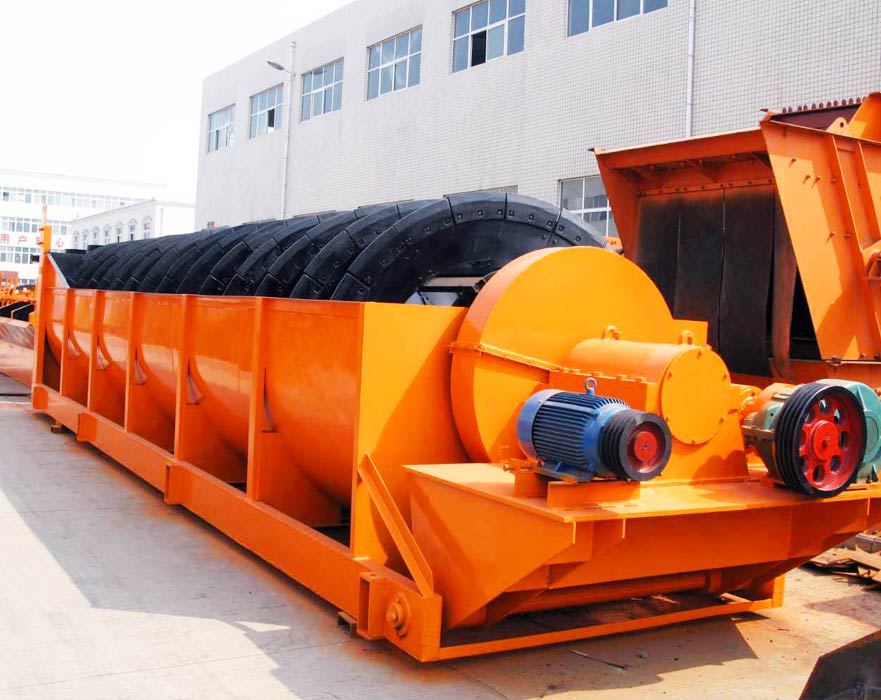

分級機

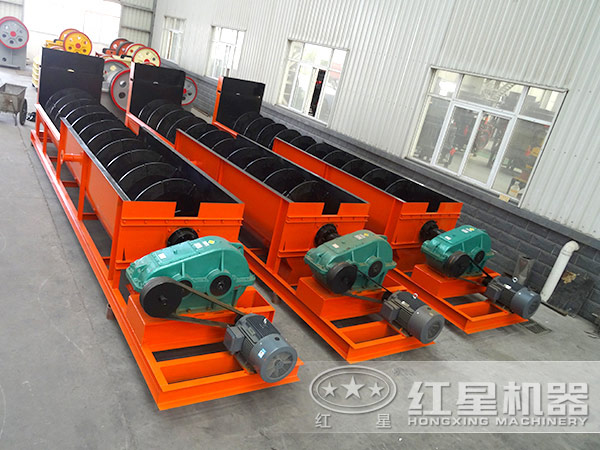

分級機車間
螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的 一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板 焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

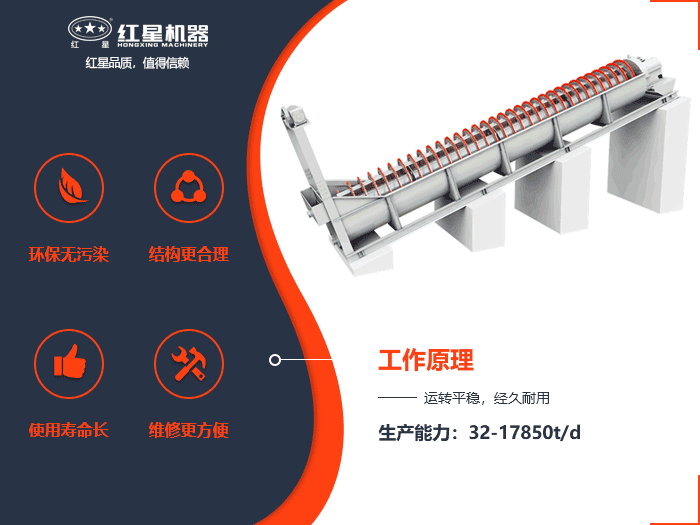

螺旋分級機工作模擬動圖
螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。

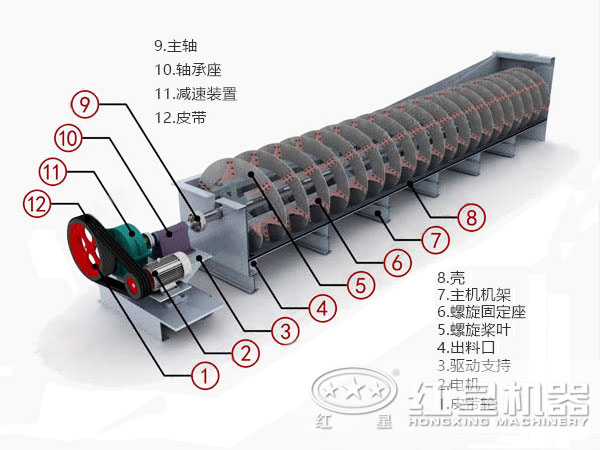

螺旋分級機結構圖
常用的槽形分級機有水力分級箱，典瓦爾型水力分級機和KP-4C型分級機等。
1.水力分級箱為自由沉降式分級設備。當處理密度大、顆粒粗的物料時，耗水量要比干涉沉降式水 力分級機大，而且排礦管易堵，分級效果差。但其構造簡單，不用動力，工作可靠，故在鎢，錫礦石選礦廠中被廣泛應用。
水力分級箱適宜處理粒度較小和細泥含量較多的物料。適宜的分級粒度為2一0.074mm，對小于0.074m/n的粒級，分級效果較差。適宜的給礦濃度為t8",--25%。
選擇水力分級箱時，要注意分級箱的室數與流程中所規定的分級級別數相適應，同時應兼顧到所選用的搖床及跳汰機臺數。
2.典瓦爾型水力分級機為干涉沉降式分級機，適于處理密度較大，粒度較粗的礦石。
紅星分級機客戶現場
| 型號 |
螺旋直徑 |
水槽長度 |
螺旋轉速(r/min) |
處理量（t/d） |
電動機功率 |
外形尺寸（mm≤） |
總重 |
||||
| 按返砂 |
按溢流 |
傳動用 |
升降用 |
長 |
寬 |
高 |
|||||
| FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
| FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
| FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
| FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
| FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
| FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
| FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
| 2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
| 2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
| FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
| FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
| 2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
| 2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
| FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
| FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
| 2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
| 2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
| FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
